O 型圈尺寸标准（尺寸表）

选择 O 型圈尺寸时，合理的做法是根据线径（O型圈横截面的厚度）缩小尺寸标准，并根据内径确定识别号（产品号/型号/型号）。直径。请使用快速参考表。 （*选择 O 型圈时，还需要选择材质。）

O 型圈尺寸的标准分类
P标准 G标准 V标准 AS568标准 AN6227标准 AN6230标准
S标准 GS标准 N标准 JASOF404标准 KS标准 ISO标准
不锈钢标准 M标准 大直径 客制化标准*请联系我们

*请参阅本页底部的选择尺寸标准的快速参考图表。

P标准尺寸表

P标准是官方标准JIS B2401中规定的用于运动、圆柱面固定和平面固定的 O 型圈尺寸的标准。某些部件可以转换为JASO F404标准。

G标准尺码表

G标准是官方标准JIS B2401中指定用于固定到圆柱面和平面的 O 型圈尺寸的标准。另外， GS标准是从G标准派生出来的尺寸系列。。

V标准尺寸表

V标准是官方标准JIS B2401中规定的真空法兰 O 型圈尺寸标准。

AS568标准（001-475）尺寸表

AS568标准是美国SAEI定义的航空航天标准O型圈尺寸标准。该标准以前称为 ARP568，可部分重命名为AN6227 标准和AN6230 标准。

AS568标准（901-932）尺寸表

AS568标准是美国SAEI定义的航空航天标准 O 型圈尺寸标准。标识号为 AS568-901 至 AS568-932 的 O 型圈主要用于飞机、液压和管道配件。

AN6227标准尺寸表

AN6227 标准是专为飞机使用（用于运动和固定圆柱表面）的 O 型圈尺寸的旧标准。此外，该标准以前称为JIS WP1516，可以完全重命名为AS568标准。

AN6230标准尺寸表

AN6230 标准是专为飞机使用（用于固定圆柱形表面）的 O 型圈尺寸的旧标准。此外，该标准以前称为JIS WP1517，可以完全重命名为AS568标准。

S标准尺码表

S标准是广泛领域通用的 O 型圈尺寸标准，用于固定在圆柱面和平面上。这是昭和时期为了节省空间而规定的小线径尺寸系列。

SS标准尺寸表

SS标准是通用 O 型圈尺寸标准中最小的。这是昭和时期为了适应设备小型化而制定的尺寸系列。

M标准尺码表

M标准是 O 型圈（橡胶制品）的最小尺寸标准。由于其精细度，与其他标准相比，需求有限，但在精密机械中大量使用。

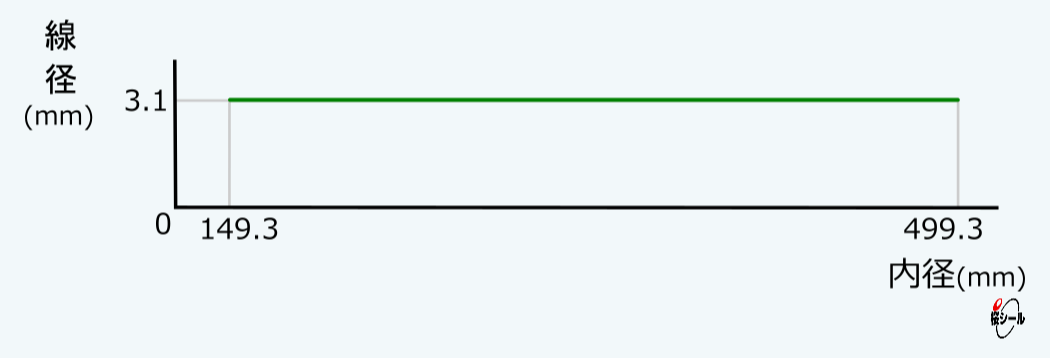

GS标准尺寸表

GS标准是广泛领域通用的 O 型圈尺寸标准，用于固定到圆柱面和平面。这是源自昭和时期规定的G标准的尺寸系列。

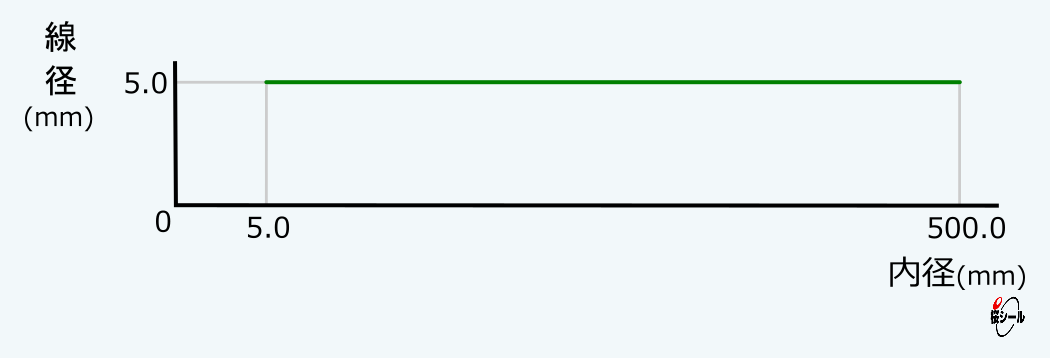

N标准尺寸表

N 标准是真空机指定的 O 型圈尺寸标准。部分零件可用NW标准（KF标准）中心环 O 型圈代替。

JASO F404标准尺寸表

JASO F404 标准是由公益社团法人日本汽车工程学会制定的汽车零部件 O 型圈尺寸标准。有些零件可以称为P标准。

KS标准尺码表

KS标准是在运动和圆柱面固定等广泛领域中通用的 O 型圈尺寸标准。

ISO标准尺寸表

ISO标准是国际标准化组织制定的 O 型圈尺寸标准。与其他尺寸标准相比，日本的分布量非常小。

大直径 O 型圈尺寸表

对于内径超过250毫米的 O 型圈，还可以选择烘烤（送料硫化）等制造方法。

非标准尺寸（尺寸表未公开）

O 型圈制造商，不仅仅是我们公司，经常拥有大量未在尺寸表中列出的 O 型圈模具，因此我们建议在制造特殊模具之前对其进行尺寸评估。
